一般光学系

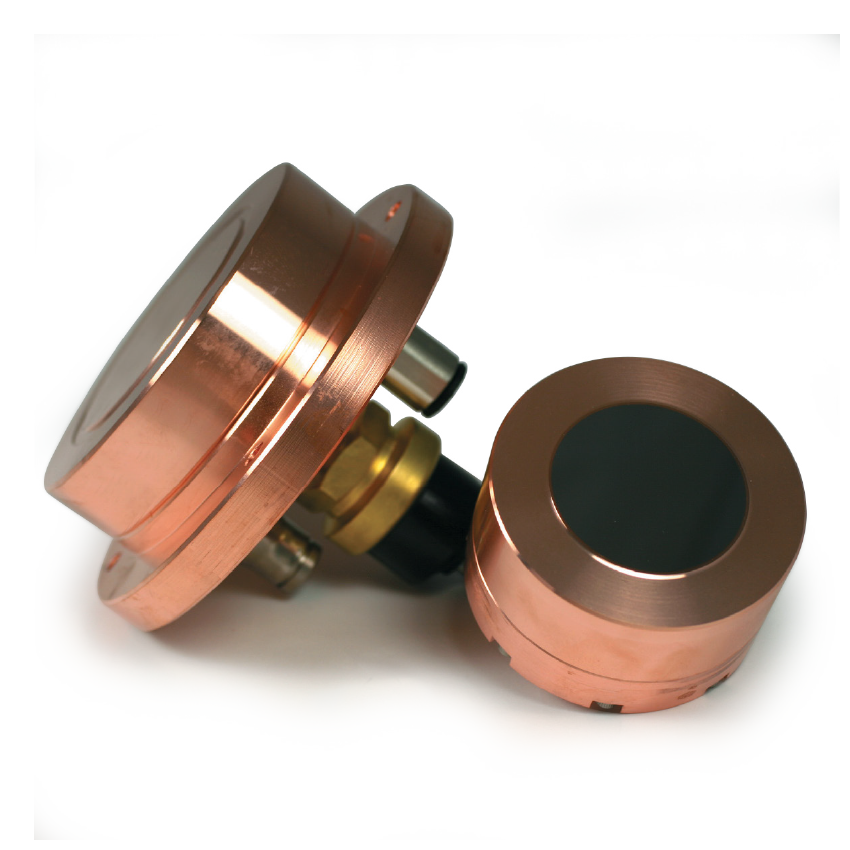

可変半径ミラー

Variable-Radius Mirrors (VRM)

この光学系を使用すると、CO₂レーザの切断効率が向上し、動的な焦点深度の調整と作業テーブル全体の焦点距離の変動の補正が可能になります。

可変半径ミラーは、水圧または空気圧によって光学部品の曲率半径を変化させることにより、ビーム発散をオンザフライで調整できるユニークなコンポーネントです。これらは幅広いカスタム構成で提供できます。

可変半径ミラー (VRM) の機能

Coherentは独自の設計技術を採用して、VRMの形状を正確にモデル化し、圧力下でどのように変形するかを予測して、特定の用途向けに最適化します。

데이터 시트

一般的な銅VRMの仕様

加圧方法

水冷式

空冷式

ミラー径

57.1 mm

79.0 mm

クリア開口部

3.5 mm

50 mm

半径範囲

- 6 m～6 m

3 m～フラット

フラット～3 m

1.2 m～- 1.6 m

加圧範囲

3～12 bar

0～12 bar

入射角

ほぼ正常

45°

ビーム位置安定性

≤ 30 秒角

反射率

> 99.8% @ 10.6 μm
