一般光学系

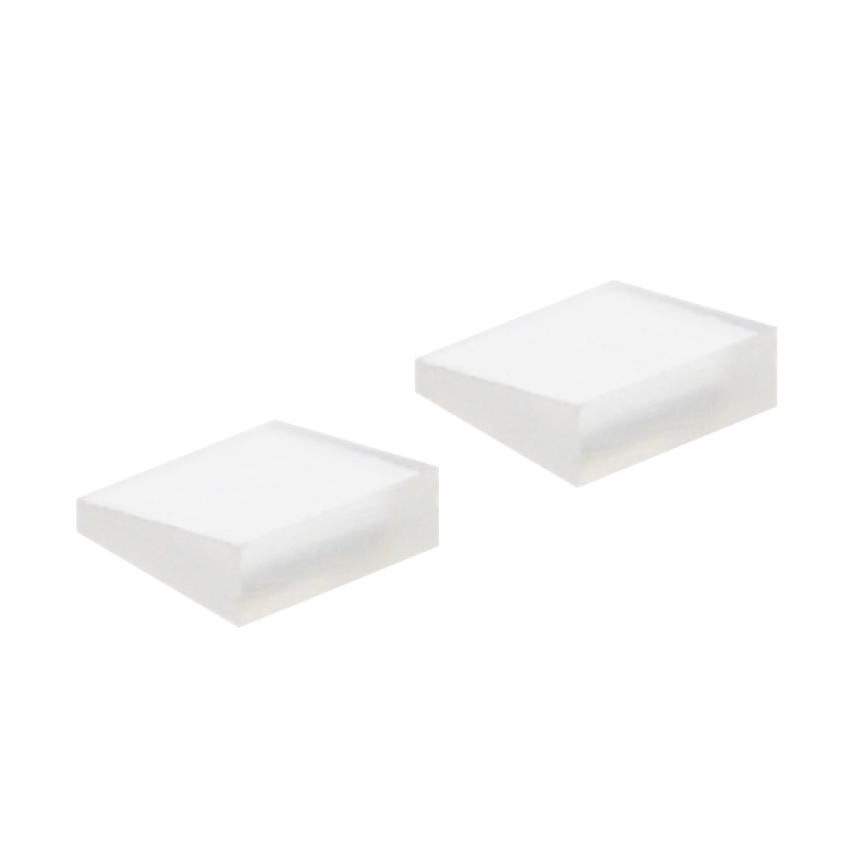

複屈折ウェッジ

Birefringent Wedge

高い消光比と伝送の両方を提供する小型複屈折ウェッジを使用して、電気通信システム内の偏光多重光信号を分割または結合します。

これらのYVO4およびLiNbO3複屈折ウェッジは、非常に狭いスペースで直交偏光ビーム間に大きな角度分離を生成するため、WSS、アイソレーター、インターリーバーなどの通信用途に役立ちます。

複屈折ウェッジの機能

YVO4またはLiNbO3をお選びいただき、サイズ、波長、反射防止コーティングのオプションを指定してください。

데이터 시트

一般的な複屈折ウェッジの仕様

재료

YVO4

LiNbO₃

특성
  • より低い波長分散
  • より優れた温度安定性
  • より大きなビームセパレーション
  • より低いコスト

寸法

1 x 1 mm、1.25 x 1.25 mm

光軸方向許容差

± 0.1°

波面歪み

632.8 nmでλ/10

表面品質

10～5

反射防止コーティング

1310 ± 40 nmまたは1550 ± 40 nmでR < 0.20%
