광학

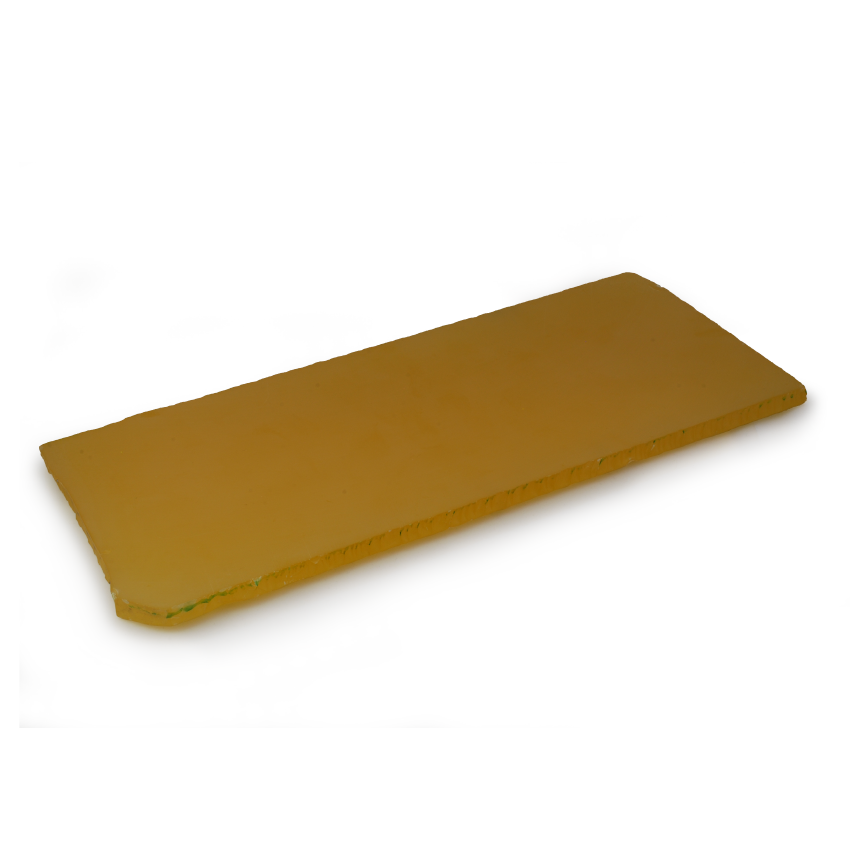

황화아연(ZnS)
기계적 강도와 경도가 필요하거나 열악한 환경에서 작동해야 할 때마다 돔, 윈도우, 렌즈 및 기타 투과 광학 부품에 ZnS를 선택합니다.
ZnS는 8µm~12µm 파장 범위에서 투과율이 가장 높습니다. 이 소재는 빗물에 의한 침식 및 고속으로 날아다니는 먼지와 분진으로 인한 마모에 대한 내성이 뛰어나, 특히 항공기 프레임의 외부 적외선(IR) 윈도우에 적합합니다.
황화아연(ZnS)의 특성
코히어런트는 최대 300mm 크기의 ZnS 기판을 정기적으로 공급하며, 시트 소재, 코어 드릴 블랭크, 에지 블랭크, 곡면 렌즈용 블랭크 등을 제공할 수 있습니다.
| ZnS 소재 특성(20°C) | |
물리적 특성 |
|
구조 |
황화아연 광물 입방체 |
밀도 |
4.08g/cm³ |
입자 크기 |
2μm~8μm |
함유물 |
없음 > 0.5mm |
전하 밀도 |
> 1012 옴·cm |
광학적 특성 |
|
10.6μm에서의 벌크 흡수율 계수 |
< 0.24cm-1 |
10.6μm 파장에서의 열광학 계수(dn/dT) |
4.1 × 10⁻⁵/°C |
굴절률 불균일 @ 0.6328μm |
< 100 x 10-6 |
열적 특성 |
|
20°C에서의 열전도율 |
0.167 W/cm/°C |
비열 |
0.469 J/g·°C |
20°C에서의 선팽창 계수 |
6.8 × 10⁻⁶/°C |
기계적 특성 |
|
영률 |
74.5GPa(10.8×10⁶psi) |
파괴 계수 |
103.4 MPa(15,000 psi) |
누프 경도 |
210~240kg/mm² |
밀도 |
4.08g/cm³ |
푸아송 비율 |
0.27 |
파괴 인성 |
0.8 × 10⁶ N/m¹.⁵ |
관련 제품
광학 제조 역량
Coherent의 재료 성장, 제조, 코팅, 조립 및 엄격한 품질 보증(QA)을 아우르는 수직 통합 역량에 대해 알아보십시오. 이를 통해 광학 장치의 성능과 신뢰성을 보장하고 공급망의 위험과 불확실성을 최소화하는 방법을 확인해 보십시오.
