Sphärische Linsen

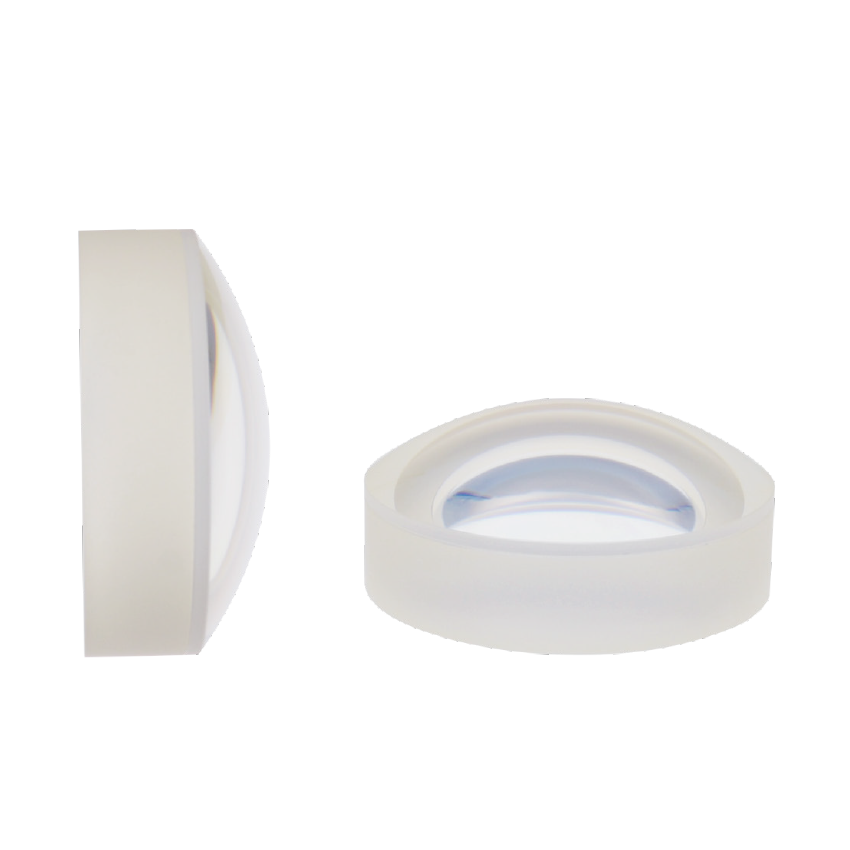

High Performance Spherical Lens

Konstruieren Sie leistungsstarke optische Systeme für Laser, Faseroptiken, Bildgebung und Beleuchtung mit Präzisionskomponenten, die exakt nach Ihren Vorgaben gefertigt werden.

Coherent verfügt über umfangreiche optische Fertigungs- und Beschichtungsmöglichkeiten zur Herstellung von sphärischen Linsen in nahezu jeder Form – plano-konvex, bikonvex, plano-konkav, bikonkav, meniskusförmig und achromatisch – in einer Vielzahl von Größen und Materialien.

Fähigkeiten von sphärischen Linsen

Spezifizieren Sie die Komponenten, die Sie für Anwendungen in den Bereichen Biowissenschaften, Bildgebung, Materialbearbeitung, Verteidigung, Metrologie, Telekommunikation und mehr benötigen.

데이터 시트

Übersicht über die Fertigungsmöglichkeiten sphärischer Linsen

재료

N-BK7, verschmolzenes Silizium, oder andere wie angegeben

Durchmesserbereich

3 mm bis 200 mm

Oberflächenqualität

20/10

Oberflächenunregelmäßigkeit

λ/8 bei 632,8 nm

Strahlabweichung

< 5 Bogenminuten

Brennweite

± 1 %

Dickentoleranz

2,54 mm nominal

Durchmessertoleranz

+0/-0,10 mm

Transparente Apertur

Zentral 90 %

Zentrierung

< 3 Bogenminuten

코팅

AR-Beschichtung, HR-Beschichtung oder Metall reflektierende Beschichtung
