Asphärische Linsen

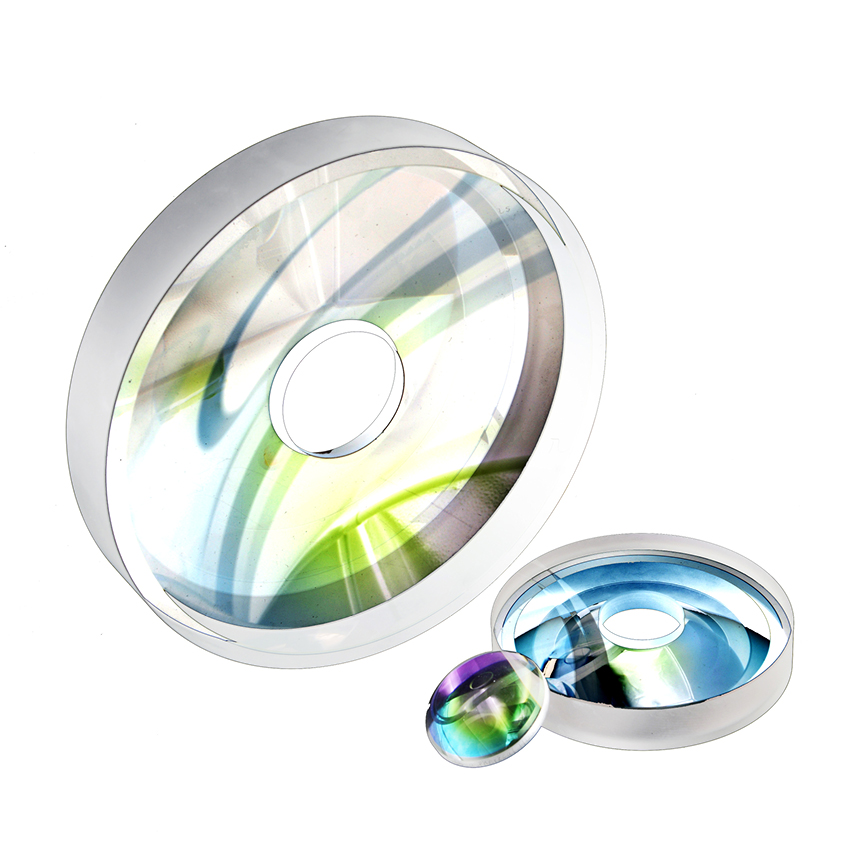

Aspherical Lenses

Reduzieren Sie die Anzahl der Komponenten, minimieren Sie Größe und Gewicht und verbessern Sie die Leistung optischer Systeme mit diesen Präzisionsgläsern und asphärischen Linsen aus Quarzglas.

Coherent kombiniert internes optisches Design, CNC-Polieren, berührungslose 3D-Messtechnik, Beschichtung und Montage, um hochwertige asphärische Linsen für eine Vielzahl von Anwendungen im Spektralbereich von 193 nm bis 3 μm zu liefern.

Fähigkeiten von asphärischen Linsen

Verwenden Sie die untenstehende Tabelle als Leitfaden für die umfangreichen Fertigungsmöglichkeiten, die Coherent für die Herstellung von asphärischen Präzisionsoptiken zur Verfügung stehen.

데이터 시트



Kommerziell

Präzision

재료들

Optisches Glas, Quarzglas

Abmessungen

10 – 260 mm Ø

Durchmessertoleranz

±0,1 mm

±0,02 mm

Zentrierung

< 3’

< 20”

Oberflächenqualität

60 – 40

10 – 5

Unregelmäßigkeit (Spitze-Tal-Wert)

< 1 μm

< 0,2 μm

Unregelmäßigkeit (RMS)

< 0,2 μm

< 0,02 μm

Neigungsfehler

< 1 min

< 0,3 min

1 mm Integrationslänge

(PV: 0,3 μm)

(PV: 0,1 μm)

Oberflächenrauigkeit

0,5 nm Ra

0,3 nm Ra

코팅

AR, BBAR, HR-Spiegel, kundenspezifische Beschichtungen (193 nm – 3 μm)
