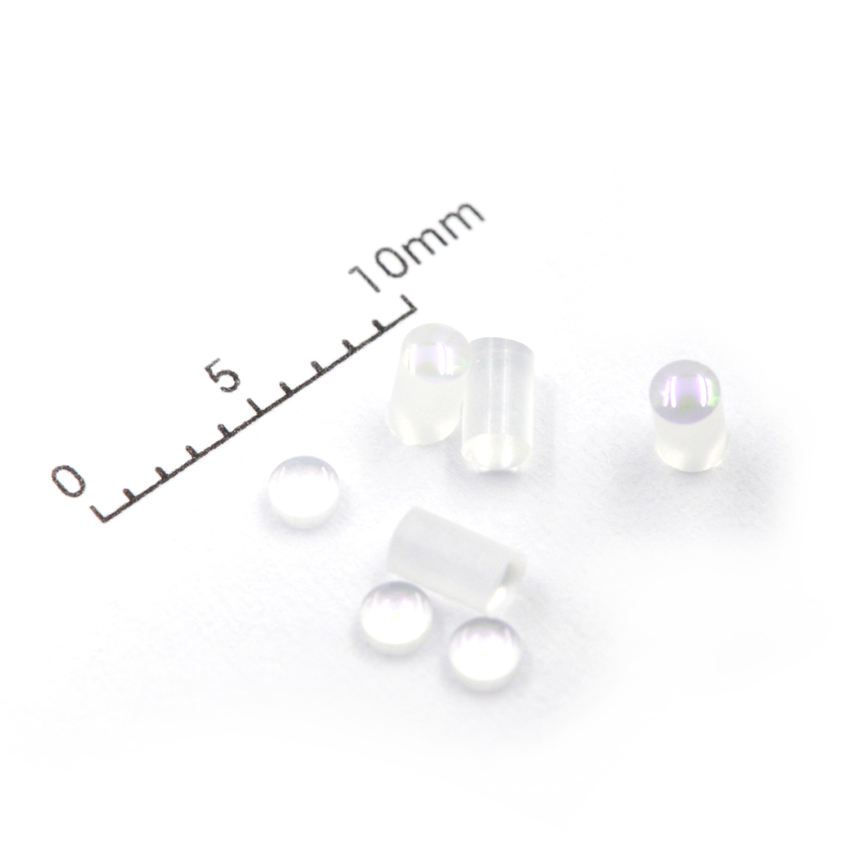

C-Linse und D-Linse

C-Lens and D-Lens

Bauen Sie mit diesen miniaturisierten Optiken faseroptische Komponenten mit geringer Einfügedämpfung – einschließlich Schalter, Isolatoren, Zirkulatoren, DWDMs, Faserverstärker und mehr.

Hierbei handelt es sich um Miniaturoptiken zur Kollimation und Kopplung von Glasfasern oder zur Einkopplung von Licht aus Laser- oder LED-Quellen. Sie verwenden sphärische Oberflächen und bieten geringere Kosten und Einfügeverluste sowie längere Arbeitsabstände als Gradientenindexlinsen (GRIN).

Fähigkeiten von C-Linsen und D-Linsen

Verwenden Sie die untenstehende Tabelle als Leitfaden für die umfangreichen Fertigungsmöglichkeiten, die Coherent für die Herstellung von Präzisions-Mikrooptiken zur Verfügung stehen.

데이터 시트

Typische Spezifikationen für C-Linsen und D-Linsen

Linsenmaterial

BK7, N-SF11, SF11, Silizium und mehr

Typischer Durchmesser

1,000 +0,005/-0,001 mm oder 1,800 +0,005/-0,001 mm

Längentoleranz

< ± 0,04 mm

Typischer Keilwinkel

0°, 6°, 8°, 9°

Formtreue

< λ/4

Oberflächenqualität (Kratzen/Bohren)

Besser als 20 – 10

AR-Beschichtung

R < 0,15 % bei λc ± 40 nm, λc = 1.310, 1.550 nm
